Страда без страданий. Правила выбора жаток для зерноуборочных комбайнов

Уборка начинается с жатки, от нее зависит более половины успеха работы машины в целом. Как определиться с выбором оптимальной жатки и максимально эффективно использовать выбранный адаптер, о чем нельзя забывать в период эксплуатации хедеров и как совершенствовать работу уже имеющихся жаток?

Своим опытом с журналом «Агротехника и технологии» делятся специалисты компаний-производителей и продавцы этой техники: «Ростсельмаш», John Deere, CNH Industrial, CLAAS, AGCO, Deutz-Fahr, ГК «Альтаир» и ГК «СельмашСервис».

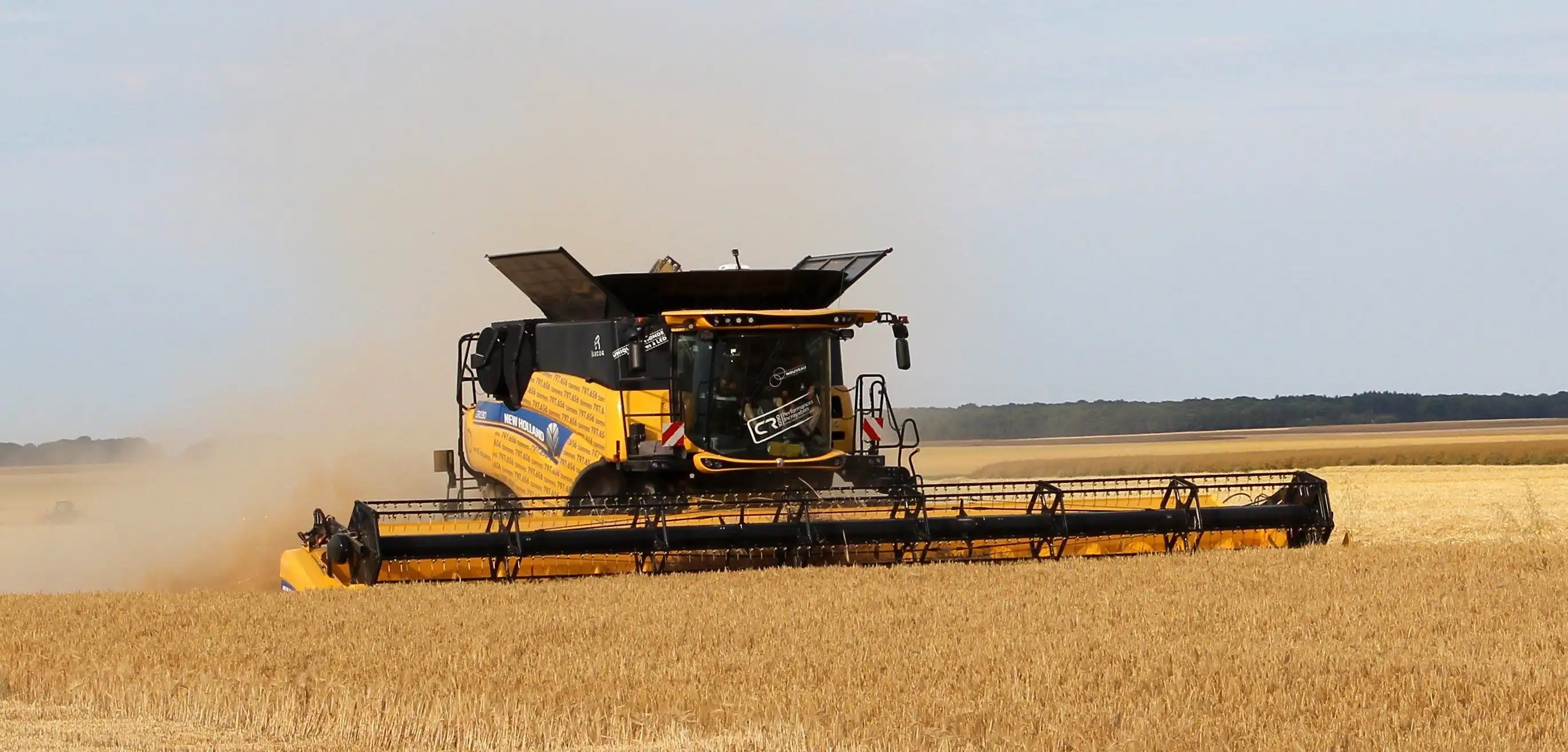

По сути, жатки для зерноуборочных комбайнов делятся на два типа — шнековые (с подающим шнеком) и ленточные (полотняные, дреперные, с ленточным транспортером). У шнековых жаток масса поступает от режущего аппарата к подающему шнеку под действием силы тяжести и за счет набегающего потока и далее в наклонную камеру, объясняет специалист по комбайнам и кормоуборочной технике компании John Deere Иван Баяк.

Особенность шнековых жаток в том, что при движении комбайна спереди образуется «мертвый треугольник», то есть на какое-то время хлебная масса закручивается перед шнеком, а затем волнообразно поступает в наклонную камеру, рассказывает руководитель отдела технического развития продукта и специалист по зерноуборочным комбайнам компании CLAAS Ральф Хенке.

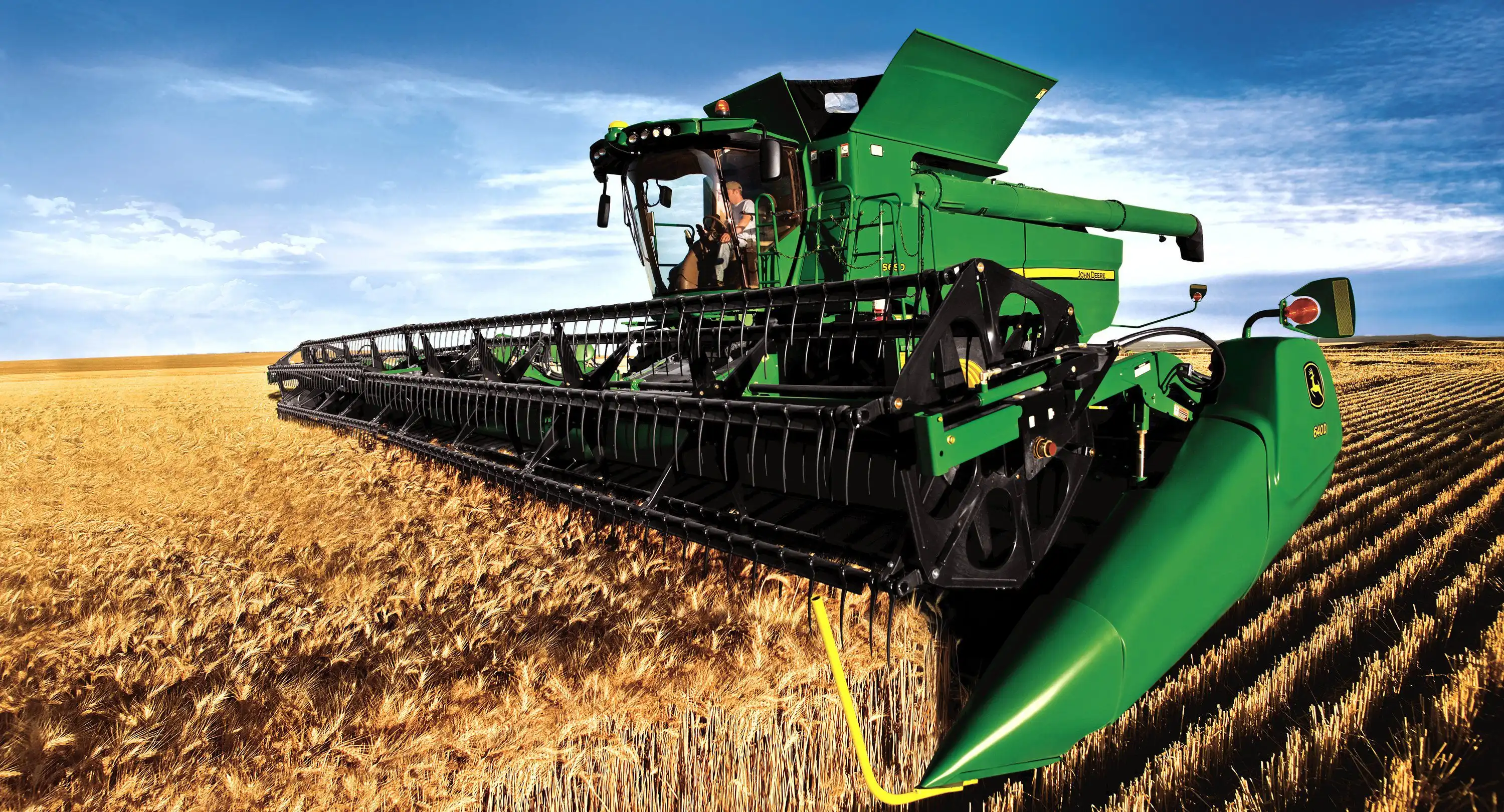

В отличие от шнековой, транспортерная (ленточная) жатка обладает активной подачей хлебной массы, где мотовило ассистирует только срезу, а всю основную работу по подаче хлебной массы выполняют ленточные транспортеры, разъясняет менеджер по продукту уборочная техника концерна «АГКО-РМ» Сергей Созинов.

«На ленточном транспортере режущий механизм отрезает колосья, и масса сразу подается на ленту колосом вперед от краев жатки к середине и далее к наклонной камере, — описывает принцип работы Ральф Хенке, — а затем равномерно передается в молотильный агрегат».

Как поясняет специалист по продукту ГК «Альтаир» (официальный дилер CASE IH) Андрей Козыренко, конструкция ленточной жатки сложнее из-за большего количества редукторов и передач для привода транспортеров, поэтому эксплуатация их дороже по сравнению с традиционными (шнековыми) жатками. Но при этом такая жатка более универсальна: за счет изменения скорости вращения транспортерных лент она подходит для различных культур и применяется как на разреженных посевах, так и на посевах с большой соломистой массой, а также работает с меньшими потерями.

Еще одним эксплуатационным преимуществом транспортерных жаток специалисты компании «Ростсельмаш» называют отсутствие необходимости приобретать дополнительную транспортную тележку. «Можно просто развернуть копирующие колеса в транспортный режим, и перевозить жатку по дороге между полями и парком, прицепив ее к комбайну без тележки, — говорит Прохор Дармов, директор департамента маркетинга «Ростсельмаша». — Кроме того, при работе с дреперными жатками лучше заметны камни, и оператор успевает вовремя остановить привод (до того как инородный предмет попадет в наклонную камеру). Да и работают такие жатки значительно тише, чем обычные шнековые, так как в них не используется пальцевый механизм».

К тому же ленточная или полотняная жатка отличается от шнековой отсутствием крупногабаритной вращающейся детали подающего (консольного) шнека, что снижает вибрацию при работе, констатирует Андрей Козыренко. «И помогает за счет этого избегать потерь на жатке при вымолоте переспелого зерна», — добавляет Сергей Созинов. Как замечает специалист, в связи с отсутствием шнека такие жатки могут достигать в ширину 16 метров, что особенно актуально для равнинных условий с низкой урожайностью (например, для Казахстана). При этом полотняная жатка в целом гораздо лучше подает массу, говорит он.

За счет активной подачи массы колосом вперед ленточные жатки могут обеспечить увеличение производительности комбайна до 10%. Однако сопоставимая по качеству производства и уровню спецификации ленточная жатка дороже шнековой, обращает внимание Иван Баяк.

Андрей Козыренко отмечает, что на данный момент на рынке есть четыре основных варианта жаток: два вида шнековых — с фиксированной длиной рабочего стола и с изменяемой длиной стола, так называемые «варио» — жатки с гибким режущим аппаратом для уборки культур с низкорасположенными семенниками, а также жатки с ленточным транспортером.

В свою очередь ленточные жатки могут быть с поперечными и продольными подающими транспортерами. Как объясняет Сергей Созинов, для продольных транспортерных жаток не нужен дополнительный рапсовый стол, что делает их более универсальными. Кроме того, такие жатки, по мнению специалиста по маркетингу продукции компании CNH Industrial Радика Гараева, лучше показывают себя на засоренных хлебах.

Под рапс

Если помимо зерновых в хозяйстве активно занимаются рапсом, то жатка должна быть оборудована рапсовым столом, основная функция которого — вынос режущего аппарата вперед, чтобы можно было убирать эту мелкосемянную культуру с минимальными потерями, подчеркивает бренд-менеджер компании Deutz-Fahr Алексей Савин. Такой стол может устанавливаться дополнительно (как правило, время установки занимает не более получаса) к обычной зерновой жатке, либо быть встроенным, как в жатках с активным выдвижным столом типа Vario («варио») PowerFlow от AGCO, John Deere серии 600X и др., где он по мере надобности выдвигается относительно продольной оси жатки. Соответственно, длина стола может регулироваться нажатием кнопки, при этом выходить из кабины не потребуется. Например, в жатках John Deere серии 600X максимальная длина стола составляет 1200 мм, что позволяет свести потери при уборке рапса к минимуму (менее 1% по результатам испытаний). Если работать без рапсового стола, потери будут серьезными, предупреждает Иван Баяк.

Ральф Хенке обращает внимание на то, что, если в структуре севооборота присутствует рапс, при покупке жатки не следует экономить на установке боковых вертикальных разделительных ножей. Впрочем, у некоторых производителей такие ножи уже интегрированы в жатки (например, CLAAS VARIO) и раскладываются при необходимости.

Как объясняет Алексей Савин, преимущество жаток с активным выдвижным столом в том, что не нужно тратить время на дополнительную установку/демонтаж стола, к тому же имеется возможность гибкой регулировки длины в зависимости от высоты стебля. Однако стоимость таких жаток значительно выше. «Кроме того, при всем удобстве такого типа жаток они сложнее в обслуживании и в конструкции, что увеличивает риск поломки, — рассуждает специалист. — К тому же они тяжелее обычных зерновых, а значит, возрастает нагрузка на наклонную камеру комбайна, гидроцилиндры, что ведет к повышенному износу и излишнему расходу топлива».

Поэтому в тех случаях, когда в хозяйстве не предполагается частая смена культур во время уборочной кампании, Алексей Савин советует обходиться установкой рапсового стола на обычную зерновую жатку. Если же в течение уборки приходится часто менять положение ножевого бруса, тогда преимущества на стороне жаток типа «варио», но на практике, по его словам, такие ситуации встречаются редко.

Под бобовые

Наличие в структуре севооборота большого количества бобовых культур и полеглых хлебов говорит о необходимости приобретения жатки, обеспечивающей возможность минимальной высоты среза. Таковыми могут быть специализированные жатки для бобовых культур или жатки с «плавающим ножом» (гибким режущим аппаратом), например, жатки типа Flex, которые есть у большинства основных производителей.

Как объясняет Андрей Козыренко, в режиме фиксированного режущего аппарата они убирают зерновые культуры, а в режиме гибкого — прекрасно справляются с уборкой сои и гороха, так как гибкий ножевой брус может срезать культуру на высоте 2−3 см (там, где как раз залегают самые сочные бобы), копируя при этом поперечный микрорельеф поля. Недостатками подобных систем, по словам Алексея Савина, можно считать сложность конструкции, высокую стоимость самих жаток и необходимость частого и дорогого ремонта.

Технически такими жатками возможно убирать нижние ярусы бобовых культур на высоте 3 см, уточняет Ральф Хенке. Это могут быть и шнековые, и ленточные жатки, но при этом у такого оборудования должна быть возможность изменения угла атаки для максимально точного копирования рельефа.

Интересно, что на комбайнах DEUTZ-FAHR предусмотрена электрогидравлическая регулировка угла атаки жатки (происходит с помощью гидроцилиндров наклонной камеры) вплоть до отрицательного. Таким образом, высота среза 3−4 см достигается при использовании обычной зерновой жатки.

Под любой севооборот?

Очевидно, что выбор жатки прежде всего должен быть основан на номенклатуре убираемых культур, констатирует Иван Баяк. Однако севооборот в некоторых хозяйствах может отличаться большим разнообразием.

«Можно ли в целях максимальной экономии средств приобретать универсальные жатки в условиях разнообразного севооборота в хозяйстве? — рассуждает Прохор Дармов. — Безусловно, все зависит от степени компромисса и от долей различных культур в данном севообороте. Например, для мелкозерновых и бобовых культур вполне можно обойтись единой шнековой зерновой жаткой с гибким (плавающим) ножом, которая будет убирать зерновые, сою, горох и низкорастущие культуры в режиме плавающего ножа, а прямостоящие высокие культуры — зафиксировав нож, как в обычной зерновой жатке».

В севооборотах хозяйств нечасто встречаются все типы сельхозкультур, отмечает Андрей Козыренко. А тем, у кого весьма обширный набор культур, имеет смысл приобретать две жатки, например типа Vario и Flex, так как при переходе с культуры на культуру быстрее сменить жатку (для CaseIH это 15 минут), нежели перенастраивать ее с одного вида сельхозпродукции на другой.

Но главный показатель, на который необходимо обращать внимание, — это производительность (возможность уборки в агротехнические сроки) и потери при работе жатки, уверен Иван Баяк. Если у агрария 1000 га мелкозерновых культур и 100 га культур другого типа, то очевидно, что под них нет смысла брать специализированную жатку, приводит пример специалист. Но если в составе севооборота оба типа возделываемых культур присутствуют на значительных площадях, то не обойтись без специализированной жатки под каждую. Например, наибольшая универсальность при уборке бобовых и мелкозерновых культур обеспечивается ленточными или шнековыми жатками с гибким режущим аппаратом и возможностью навешивания рапсового стола, который позволит с минимальными потерями убирать рапс, делится опытом Баяк.

Подсолнечник и кукуруза

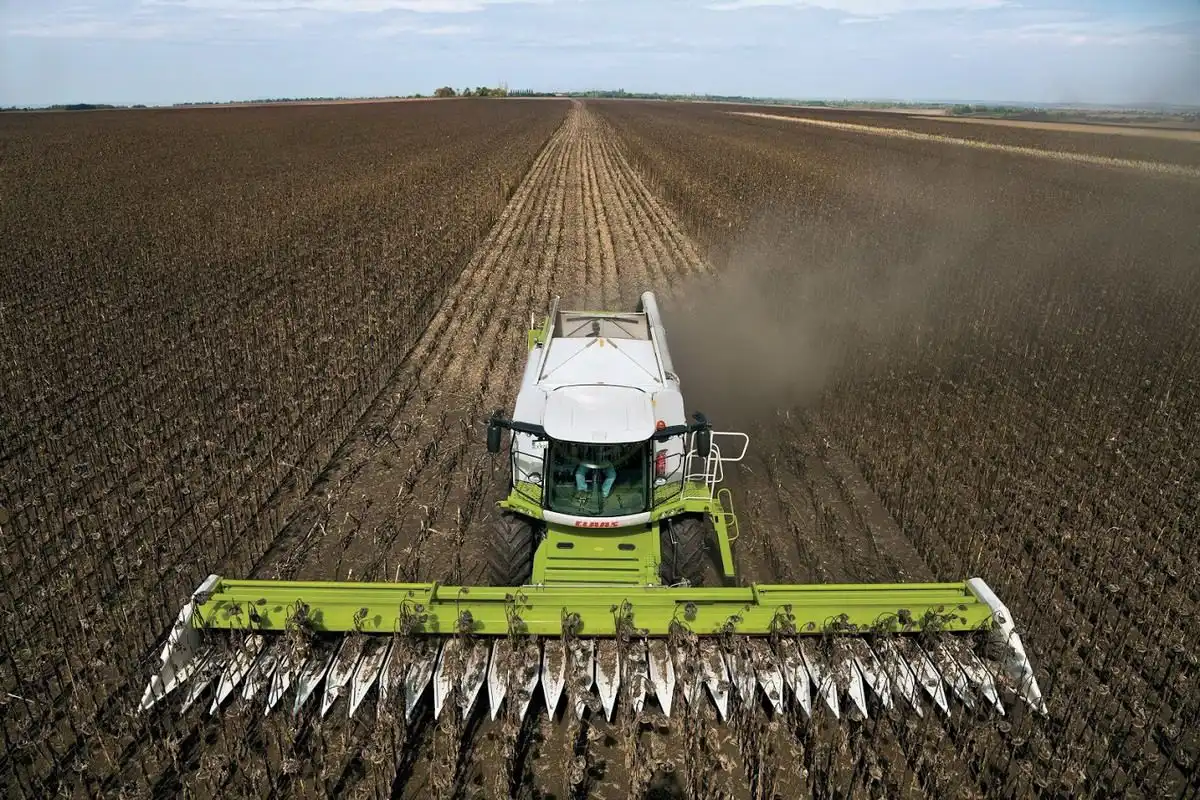

Особняком в этой связи стоят такие культуры, как подсолнечник и кукуруза. Под них, уверяет большинство производителей, необходимо приобретать специализированные жатки. «Если подсолнечник в структуре севооборота занимает несколько сотен гектаров, то процент потерь от уборки переоборудованной обычной зерновой жаткой будет весьма существенным, — убежден директор ГК «СельмашСервис» (дилеры венгерских жаток OPTIGEP) Тарас Лиманский. — А покупка специализированной жатки окупится благодаря уменьшению потерь».

Если у сельхозпроизводителя площади подсолнечника составляют не более 100 га, то, по мнению Ральфа Хенке, этот объем можно вполне безболезненно убирать с помощью приспособления Змиевского.

Кстати, по словам Прохора Дармова, подсолнечник возможно убрать и транспортерными жатками безо всякого переоборудования: нет шнека, закручивающего массу, и, соответственно, нет потерь от переброса корзинок через жатку. Но остается открытым вопрос производительности такой уборки, добавляет Иван Баяк. Переоборудованные или не предназначенные для этого жатки убирают подсолнечник медленнее или с большими потерями, чем специализированное решение, и есть риск не уложиться в агросроки уборки, предупреждает специалист.

Кукурузная жатка однозначно должна быть специализированной, более того, если в хозяйстве намерены серьезно заниматься этой культурой, то следует подумать заранее и об особенностях самого комбайна, подчеркивает Иван Баяк. На нем во избежание потерь обязательно должен быть установлен вариаторный привод, который позволяет синхронизировать скорость початкоотделительных вальцов кукурузной жатки с ходовой скоростью комбайна.

В стоимости комбайна цена таких жаток составляет около 10%, но это плата за беспроблемную работу с минимальными потерями и максимальными производительностью и выгодой, уверен Радик Гараев.

С учетом урожайности

На выбор жатки также напрямую влияет урожайность полей и состояние убираемой культуры в хозяйстве. Например, шнековые жатки, ввиду наличия «мертвой зоны» между режущим аппаратам и подающим шнеком, хуже работают на полях с неравномерной высотой стеблестоя и при высокой урожайности («эффект бульдозера»).

При уборке «бедных» полей шнековой жаткой колос часто зависает на ноже, и волнообразное поступление проявляется гораздо ярче, замечают специалисты. В целом такой эффект снижает производительность, увеличивает износ и провоцирует забивание наклонной камеры.

Как отмечает Радик Гараев, равномерность подачи особенно важна для высокоскоростной уборки роторными комбайнами, чтобы обеспечивать плавную загрузку молотильной системы и работать на высоких скоростях, не опасаясь забивания.

Иван Баяк рекомендует выбирать ленточную жатку для полей, где имеются растения мелкозерновой группы с разной высотой стеблестоя и низкостебельные культуры.

«Чем беднее агрофон, «жиже» урожайность, сильнее разнорослость и неравномерность произрастания культур, тем ярче проявляются преимущества транспортерной жатки, — рассуждает Прохор Дармов. — Наиболее эффективно для стабилизации техпроцесса использование таких жаток при урожайности до 30−40 ц/га. При этом, чем выше урожайность, тем менее заметны их преимущества».

Более того, по наблюдениям многих аграриев, транспортерные жатки «побаиваются» чересчур большой соломистой массы. При урожаях свыше 40 ц/га эксперты «Ростсельмаша» рекомендуют задуматься о приобретении жатки с подающим шнеком, если только речь не об особых сортах с низким стеблем, что заведомо обеспечивает минимальную соломистость массы.

Ширина захвата

При выборе жатки начать надо с определения необходимой рабочей ширины. Конечно, более широкие жатки стоят дороже, но при достаточно ровных и широких полях и удобной логистике представляют ряд преимуществ. «Широкие жатки позволяют сократить количество проходов по полю и количество разворотов, а также снизить уплотнение почвы, следовательно, снижается площадь пропусков, то есть увеличивается выработка комбайна, — перечисляет Андрей Козыренко. — Этот эффект многократно усиливает применение на комбайне системы автопилотирования. Загрузка комбайна становится более равномерной».

По исследованиям специалистов центра DLG, при большей ширине жатки скорость движения комбайна снижается при той же выработке, что дает оператору больше времени на реакцию при возникновении неожиданной преграды и снижает его утомляемость. При этом система копирования работает более плавно, поддерживая постоянную высоту.

По наблюдениям Ральфа Хенке и Прохора Дармова, достаточно часто аграрии «промахиваются» с выбором ширины захвата в сторону занижения, в результате чего комбайны работают недозагруженными.

«Пшеницу нужно убрать в течение 12 дней, и, стремясь сделать это узкой жаткой, аграрии идут на превышение рекомендуемой скорости работы (начинают быстрее ездить по полю, стараясь увеличить производительность работ). Как следствие — увеличение износа и расхода топлива», — констатирует Ральф Хенке. Для подбора оптимальной по ширине захвата жатки он рекомендует соотнести параметры мощности имеющихся в наличии комбайнов с подлежащими уборке площадями и рассчитать примерную выработку за один уборочный день и за час работы. И в зависимости от результатов расчетов принять решение, какая жатка с какой шириной захвата необходима предприятию при скорости работы комбайна 5 км/ч и сроках уборки не более 14 дней.

При этом важно помнить о конфигурации полей, особенностях рельефа, возможных препятствиях (дороги, мосты, переезды, столбы, ЛЭП, лесополосы и т. д.), напоминает Прохор Дармов.

Однако Алексей Савин сомневается в целесообразности использования широкозахватных жаток (12−14м) при урожайности до 50−60 ц/га. Кроме того, он предупреждает, что если комбайн не оборудован системами точного земледелия, то нет смысла покупать жатку более 7−8 м, так как оператор физически не сможет охватить глазом ее края. Это приведет к появлению огрехов: пропускам или перехлестам, снизит смысл использования широкозахватных жаток как таковых, поясняет он.

Настройка

Первая и основная настройка которая, проводится постоянно, - это скорость вращения мотовила. Как объясняет Андрей Козыренко, мотовило должно плавно подводить срезаемую культуру к режущему аппарату. При малой скорости мотовила стебли как бы отталкиваются от режущего аппарата, затрудняя уборку, тогда как при большой может происходить выбивание планками мотовила зерна из колоса, что приводит к потерям на жатке.

Как сообщает Андрей Козыренко, на шнековой жатке положение мотовила относительно шнека должно обеспечивать надежную подачу срезанной массы под витки шнека или подъем полегшей культуры. На это влияет и положение граблин мотовила, которое также поддается регулировке.

Кроме того, необходимо проверять зазор между витками шнека и столом жатки (днищем корпуса). Он должен быть не только равномерным, но и определенной величины (10−20 мм). По наблюдениям производителей, достаточно часто аграрии за этим не следят, что отрицательно сказывается на техпроцессе.

«Масса не зацепляется витками и копится на дне, что в итоге, после достижения критического объема, может привести к выходу шнека из строя, — отмечает Прохор Дармов. — А слишком большой зазор может привести к наматыванию хлебной массы на шнек».

При уборке легковымолачиваемых культур, например, таких, как соя, для уменьшения потерь может возникнуть необходимость снижения частоты вращения шнека, обращает внимание Андрей Козыренко. Это достигается за счет использования сменного комплекта звездочек. Вылет же пальцев шнека регулируется при необходимости и в зависимости от полевых условий.
Регулировка режущего аппарата заключается в поддержании равномерного рекомендованного зазора между сегментами ножа, противорежущими пальцами и прижимами и выполняется обычно перед сезоном и при ремонте режущего аппарата. По наблюдениям Ивана Баяка, иногда аграрии сильно затягивают лапу, прижимающую косу к противорежущим пальцам, что приводит к чрезмерному растягиванию ремня привода. А это, в свою очередь, ведет к его ускоренной замене.

«А в случае привода Шумахера, где настройка зазора невозможна, важно просто следить за его состоянием, а также вовремя менять сегменты и пальцы косы», — добавляет Сергей Созинов.

Кроме того, во время эксплуатации шнековой жатки нужно обращать внимание на положение соломосъемников (стрипперов), отмечает Андрей Козыренко.

Неправильно отрегулированные чистики подающего шнека, по словам Ивана Баяка, являются причиной перекидывания массы через шнек, особенно при уборке во влажных условиях, когда масса склонна к налипанию. Это ведет к увеличению неравномерности подачи зерна в комбайн и, соответственно, неравномерной загрузке молотильно-сепарирующей системы.

Регулировка стола на шнековых жатках также должна производиться в соответствии с высотой стебля, напоминает специалист компании John Deere. А у ленточной жатки, поскольку подача активна и нет шнека, все эти регулировки отсутствуют.

В целом же, несмотря на то, что шнековые жатки проще и дешевле, они требуют гораздо больше временных затрат в плане настройки под различные условиях уборки, подчеркивает Иван Баяк.

Эксплуатация

Если говорить об обслуживании, то ленточная (дреперная) жатка требует больше времени и сил, чем шнековая, констатирует Радик Гараев. «Она имеет отдельную гидростанцию, валы, предполагающие регулярную смазку и обслуживание, а также гидравлические моторы, которые нуждаются в контроле и замене масла, чистке и т. д.», — перечисляет он.

Стандартная ошибка при эксплуатации любых механизмов — это нарушение регламента технического обслуживания, которое приводит к ускоренному износу и даже поломке агрегата, предупреждает Андрей Козыренко. Специалист ГК «Альтаир» советует помнить о проведении регламентных работ, например, о ежесменном обслуживании привода ножа или цепи привода шнека. А также таких постоянных точках внимания, как контроль натяжения цепи привода шнека, смазка подшипников мотовила (примерно через каждые 50 моточасов), смазка цилиндров выдвижного стола (на жатке «варио»), замена масла в приводе ножа и в редукторе, контроль натяжения ремня привода режущего аппарата, его периодическая замена и т. д.

Кстати, на жатках премиум класса привод режущего аппарата осуществляется через карданный вал и систему редукторов, что избавляет оператора от постоянного контроля за ремнем привода — его там попросту нет. Ральф Хенке также отмечает тренд перехода в конструкциях приводов с ременных и цепных передач на гидравлический привод или карданный вал.

Сергей Созинов также рекомендует периодически проверять состояние насечки на режущем сегменте и своевременно менять изношенные, так как довольно часто затупившиеся насечки ухудшают качество резки, что увеличивает потери и нагрузку на привод, ведет к растягиванию ремней, усиленному износу втулок и т. д.

Также необходимо соблюдать правила, указанные в руководстве по эксплуатации, не превышать рекомендованную транспортную скорость (например, 20 км/ч), особенно на неровных дорогах, напоминает Андрей Козыренко. Довольно часто при движении с навешенной жаткой происходит прогибание рамы в результате удара о кочки.

В то же время на бюджетных транспортерных жатках со специфическим механизмом пружинного копирования довольно часто не придают значения регулировке (натяжению пружин) этого механизма. «Датчик рабочего положения наклонной камеры, который призван облегчать жизнь оператору, часто остается без внимания, как и выставление натяжения пружин. В результате пружины пережимаются, и из-за этого изнашиваются копировальные башмаки и качество копирования существенно ухудшается», — заключают в компании «Ростсельмаш».
